施工要點：多層橋架安裝

測量定位→支吊架製作安裝→橋架安裝→接地處理

（2） 主要施工方法及技術措施

1）測量定位

用彈線法標識橋架的安裝位置，確定好支架的固定位置，做好標記。豎井內橋架定位應先用懸鋼絲法確定安裝基準線，如預留洞不合適，應及時調整，並做好修補。

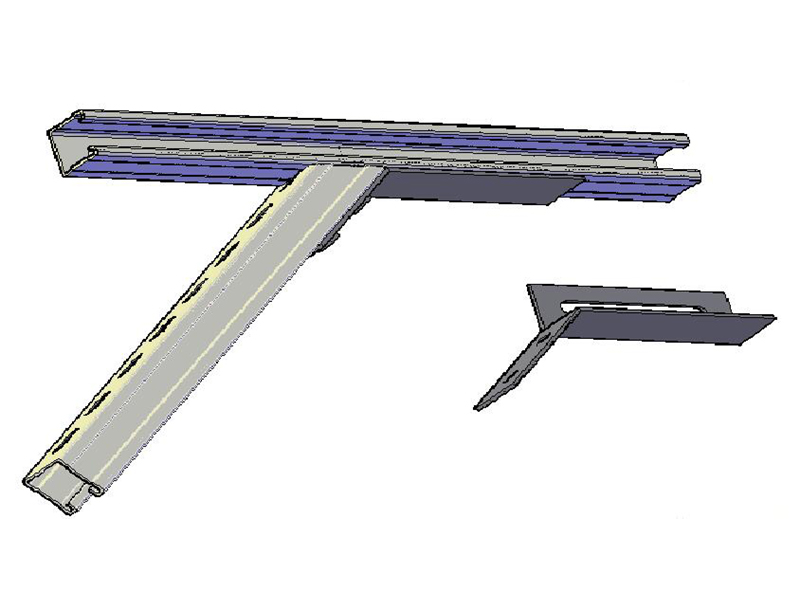

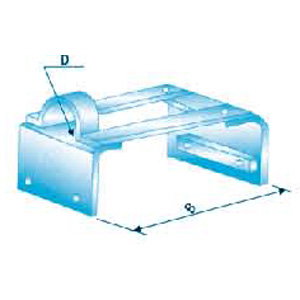

2）支架製作安裝

依據施工圖設計標高及橋架規格，進行定位，然後依照測量尺寸製作支架，支架進行工廠化生產。在無吊頂處沿梁底吊裝或靠牆支架安裝，在有吊頂處在吊頂內吊裝或靠牆支架安裝。在無吊頂的公共場所結合結構構件並考慮建築美觀及檢修方便，采用靠牆、柱支架安裝或屋架下弦構件上安裝。靠牆安裝支架固定采用膨脹螺栓固定，支架間距不超過2米。在直線段和非直線段連接處、過建築物變形縫處和彎曲半徑大於300mm的非直線段中部應增設支吊架，支吊架安裝應保證橋架水平度或垂直度符合要求。

3）橋架安裝

a.對於特殊形狀橋架，將現場測量的尺寸交於材料供應商，由供應商依據尺寸製作，減少現場加工。橋架材質、型號、厚度以及附件滿足設計要求。

b.橋架安裝前，必須與各專業協調，避免與大口徑消防管、噴淋管、冷熱水管、排水管及空調、排風設備發生矛盾。

c.將橋架舉升到預定位置，與支架采用螺栓固定，在轉彎處需仔細校核尺寸，橋架宜與建築物坡度一致，在圓弧形建築物牆壁的橋架，其圓弧宜與建築物一致。橋架與橋架之間用連接板連接，連接螺栓采用半圓頭螺栓，半圓頭在橋架內側。橋架之間縫隙須達到設計要求，確保一個係統的橋架連成一體。

d.跨越建築物變形縫的橋架應按企業標準《鋼製電纜橋架安裝工藝》做好伸縮縫處理，鋼製橋架直線段超過30m時，應設熱脹冷縮補償裝置。

e.橋架安裝橫平豎直、整齊美觀、距離一致、連接牢固，同一水平麵內水平度偏差不超過5mm/m，直線度偏差不超過5mm/m。

4）接地處理

鍍鋅橋架之間可利用鍍鋅連接板作為跨接線，把橋架連成一體。在連接板兩端的兩隻連接螺栓上加鍍鋅彈簧墊圈，橋架之間用不小於4mm2軟銅線進行跨接，再將橋架與接地線相連，形成電氣通路。橋架整體與接地幹線應有不少於兩處的連接。

5）多層橋架安裝

分層橋架安裝，先安裝上層，後安裝下層，上、下層之間距離要留有餘量，有利於後期電纜敷設和檢修。水平相鄰橋架淨距不宜小於50mm，層間距離應根據橋架寬度較小不小於150mm，與弱電電纜橋架距離不小於0.5m。
